Кабл за напајање са КСЛПЕ изолацијом
Апликација
Кабл за напајање са КСЛПЕ изолацијом има бројне предности у односу на каблове са папирном изолацијом и ПВЦ изолацијом. КСЛПЕ кабл има високу електричну чврстоћу, механичку чврстоћу, отпоран на старење, отпорност на стрес околине, аити-хемију, корозију и једноставну конструкцију, користећи погодну и вишу радну дуготрајну температуру. Може се полагати без ограничења пада. Различити КСЛПЕ каблови отпорни на пламен могу се произвести са три технологије. Ватроотпорни кабл покрива све врсте нискодимних, без халогена и не-димних нехалогених и три класе А, Б, Ц.
 |
 |
 |
Стандарди
Кабл за напајање је произведен у складу са ИЕЦ 60502-1:2004.
Погодан је за полагање у струјни кабл са називним напоном {{0}}.6/1кв (У0/У) за пренос струје.
 |
 |
Конструкција
Тип бр. језгра Називни попречни пресек
| Тип | Број језгра | Називни попречни пресек |
| Цу(АЛ)/КСЛПЕ(ПВЦ)/ПВЦ(ПЕ) Цу(АЛ)/КСЛПЕ(ПВЦ)/АТА/ПВЦ(ПЕ)Цу(АЛ)/КСЛПЕ/АВА/ПВЦ(ПЕ) |
1 | 1.5-1000 |
| Цу(АЛ)/КСЛПЕ(ПВЦ)/СТА/ПВЦ(ПЕ) Цу(АЛ)/КСЛПЕ(ПВЦ)/СВА/ПВЦ(ПЕ) |
2,3,4,5 | 1.5-400 |
| 3+1,4+1,3+2 | 2.5-400 |
Површина попречног пресека неутралног проводника
| Називни попречни пресек | Главно језгро | 2.5 | 4 | 6 | 10 | 16 | 25 | 35 | 50 |
| Неутрално језгро | 1.5 | 2.5 | 4 | 6 | 10 | 16 | 16 | 25 | |
| Називни попречни пресек | Главно језгро | 70 | 95 | 120 | 150 | 185 | 240 | 300 | 400 |
| Неутрално језгро | 35 | 50 | 70 | 70 | 95 | 120 | 150 | 185 |
Карактеристично
ДЦ отпор готовог кабла на 20ºЦ по км није већи од следећег:
| Називни попречни пресек мм2 | 15 | 2.5 | 4 | 6 | 10 | 16 | 25 |
| Цу језгро | 12.1 | 7.41 | 4.61 | 3.08 | 1.83 | 1.15 | 0.727 |
| Ал цоре | 18.1 | 12.1 | 7.41 | 4.61 | 3.08 | 1.91 | 1.20 |
| Називни попречни пресек мм2 | 35 | 50 | 70 | 95 | 120 | 150 | 185 |
| Цу језгро | 0.524 | 0.387 | 0.268 | 0.193 | 0.153 | 0.124 | 0.0991 |
| Ал цоре | 0.868 | 0.641 | 0.443 | 0.320 | 0.253 | 0.206 | 0.164 |
| Називни попречни пресек мм2 | 240 | 300 | 400 | 500 | 630 | 800 | 1000 |
| Цу језгро | 0.0754 | 0.0601 | 0.0470 | 0.0366 | 0.0283 | 0.0221 | 0.0176 |
| Ал цоре | 0.125 | 0.100 | 0.0778 | 0.0605 | 0.0469 | 0.0367 | 0.0291 |

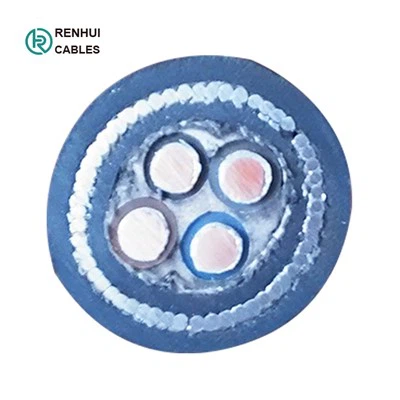

Цртеж:
