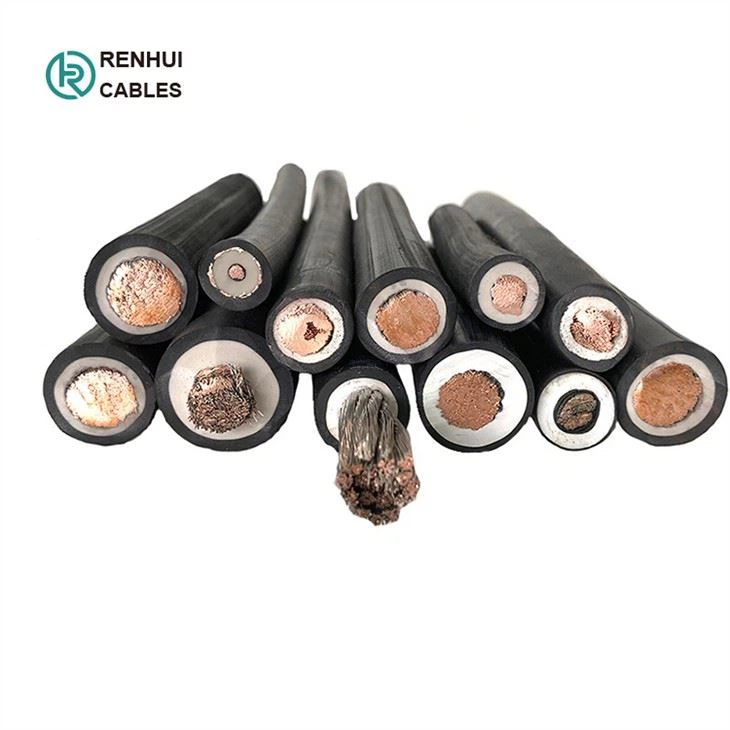

1.Производапликација:
У сувим, влажним и влажним просторијама као кабл за заваривање за машински или ручни рад.
2. Структура кабла
Материјал проводника: голи бакар Материјал омотача: гума (ЦР) ЕМ5 Отпорно на ватру: ВДЕ 0482-332-1-2/ИЕЦ 60332-1 Отпоран на уље: ЕН 60811-2-1 |
|
3.Wоркингcуслов:
Максимална температура на проводнику: 85 степени
Макс. радна температура, фиксна:-20 - плус 85 степени
Називни напон Уо: 100 В
Називни напон У: 100 В
Испитни напон: 1 кВ
4.ПакетМатеријал:
Дрвени бубањ, Челични дрвени бубањ (фумигација)
Дужина кабла у сваком бубњу: 500м/1000м или према стварним захтевима дужине кабла.
5. Детаљи спецификације:
Диригент | Број проводног језгра/пречник језгра (мм) | Дебљина омотача | Просечан спољни пречник (мм) | Отпорност проводника од 20 степени | Референтна тежина | ||
(кг/км) | |||||||
Називни пресек (мм²) | (мм) | Мин | Макс | Мање или једнако (Ω/км) | ИХ | ИХФ | |
10 | 322/0.20 | 1.8 | 7.5 | 9.7 | 1.91 | 146 | 153.51 |
16 | 513/0.20 | 2 | 9.2 | 11.5 | 1.16 | 218.9 | 230.44 |
25 | 798/0.20 | 2 | 10.5 | 13 | 0.758 | 316.6 | 331.15 |
35 | 1121/0.20 | 2 | 11.5 | 14.5 | 0.536 | 426 | 439.87 |
50 | 1596/0.20 | 2.2 | 13.5 | 17 | 0.379 | 592.47 | 610.55 |
70 | 2214/0.20 | 2.4 | 15 | 19.5 | 0.268 | 790 | 817.52 |
95 | 2997/0.20 | 2.6 | 17 | 22 | 0.198 | 1066.17 | 1102.97 |
120 | 1702/0.30 | 2.8 | 19 | 24 | 0.161 | 1348.25 | 1392.55 |
150 | 2135/0.30 | 3 | 21 | 27 | 0.129 | 1678.5 | 1698.72 |
185 | 1443/0.40 | 3.2 | 22 | 29 | 0.106 | 1983.8 | 2020.74 |
